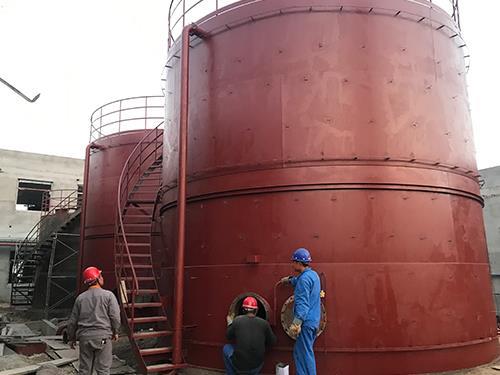

大型储罐内壁（容积数千至数万立方米）的防腐防水层施工，传统采用人工搭架喷涂或滚涂，效率低、质量不稳定，且人员进入受限空间风险高。聚脲喷涂加工技术结合机械化喷涂设备（如旋喷机器人或升降式喷枪架），可大幅提高储罐内壁涂装的自动化水平。本文介绍储罐内壁机械化喷涂的工艺设计、设备配置及优化措施。
储罐内壁喷涂加工通常分为底板、壁板和顶板。机械化喷涂方案：对于壁板，采用可升降的旋转喷枪架，喷枪沿罐壁圆周运动，同时升降机构上下移动，形成螺旋式喷涂路径。喷枪架可通过轨道或液压臂支撑，喷涂半径可调（适应不同罐径）。底板可采用自动行走喷涂小车，或从罐顶悬挂式喷枪。顶板需采用长杆喷枪或机器人反向喷涂。
工艺参数优化：1）喷枪旋转速度与升降速度匹配，保证搭接宽度50%~60%，避免漏喷或重叠过厚。2）单道喷涂厚度控制0.5毫米，根据设计厚度（2~3毫米）确定道数，每道间间隔10~15分钟。3）物料温度设定：因罐内空间大，环境温度可能低于室外，需适当提高加热温度至75~78℃，保证雾化良好。4）喷涂压力控制在18~20 MPa，压差≤1.5 MPa。
表面处理与底漆：罐体内壁喷砂除锈至Sa2.5级，粗糙度75微米。底漆采用快干型环氧，喷涂后需在4小时内完成聚脲喷涂，否则需重新打磨。底漆干燥时间控制在2~3小时（可加热通风加速）。
优化措施：1）采用双供料系统，避免换料中断。2）在喷枪架上安装激光测距仪，实时监控喷枪与壁面距离，自动调整喷枪伸缩量。3）喷涂过程中，利用罐内设置的多个温湿度传感器，反馈至控制系统，必要时调整加热功率。4）每道喷涂后，用无人机或长杆摄像机检查涂层表面，发现缺陷及时补喷。
质量检验：罐内喷涂完成后，采用自动电火花检测仪（爬壁式）进行全壁面针孔检测，记录缺陷位置。厚度采用超声波测厚仪，按每10平方米一点的标准。对于底板，还需进行附着力拉拔。
实际应用：某5万立方米原油储罐内壁采用机械化聚脲喷涂加工，总工期仅8天（含表面处理和喷涂），比传统人工喷涂缩短60%，且涂层厚度偏差控制在±10%以内，远优于人工的±25%。但机械化设备初始投资较高，且需要熟练的操作和维护团队。对于多罐体、大型储罐项目，综合经济性良好。总之，聚脲喷涂加工的机械化是提升大型储罐涂装质量和效率的必然趋势。
